Optimisation d'un calculateur de 205/309 GTi
Ref. Bosch 0261 200 xxx ou 0280 000 xxx

Mise à jour le 28/11/2005


JSO : Site de conseils pour préparation moteur automobile et optimisation des performances pour circuit et compétition.

JSO vous donne ici la possibilité de modifier* le calculateur de votre GTI, il n'est pas indispensable d'être un électronicien pour faire cette modification, mais tout simplement de savoir se servir correctement d'un fer à souder !…

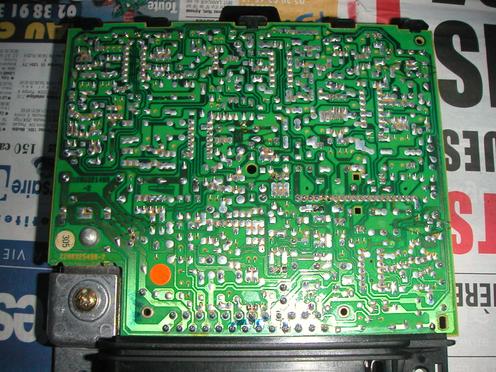

le circuit imprimé

Cette modification peut permettre un gain de 2 à 3cv (d'autres diront beaucoup plus ! ), si toute fois vous avez aussi une admission directe et un échappement optimisé.

Voicila procédure:

1°) Ouvrir le boîtier du calculateur en soulevant les clips de fermeture et ôter le couvercle. (attention fragile).

2°) Dévisser la/les vis fixant le dissipateur thermique et ôter celui-ci.

3°) Ôter le circuit imprimé en écartant les 3 languettes en plastique.

4°) Localiser les 4 composants qui vont être changés. (voir schéma)

5°) Dessouder soigneusement les composants.

6°) Ressouder soigneusement les nouveaux composant.

7°) Refermer le boîtier.

Liste des pièces à remplacer :

Références :         A dessouder :       Remplacés par :

BS30                   Bosch 30017         TLC274CN
                                                          (TS274CN )

C781                  470 nF/100V              300 nF
                                                             (330nF)

R704                    5.6 K.ohms            6.81K.ohms

R705                    5.1 K.ohms            1.82 K.ohms

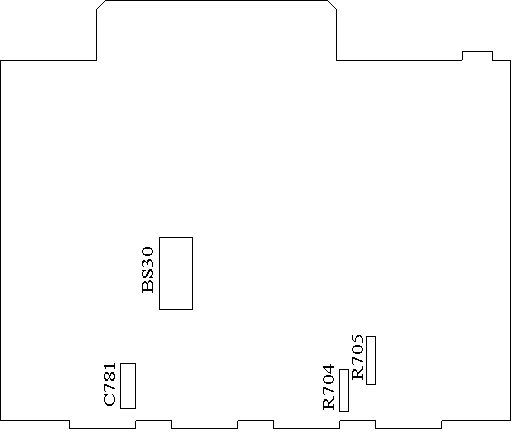

Le schémas

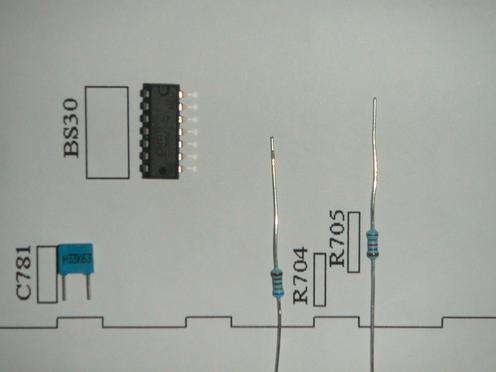

Même la photo

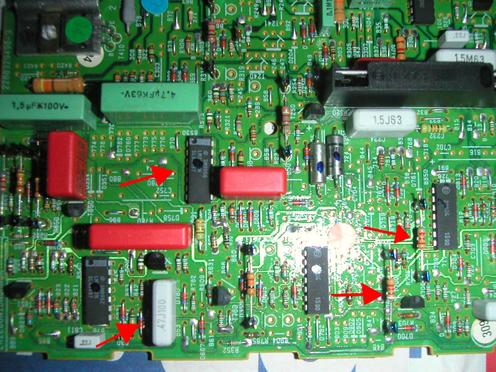

Suivez les flèches



Prix des composants au 28/11/2005

CONDO. MKT 330NF 100V - réf. 60.2781 : 0,60 €
RESISTANCE 1% 6,81 K - réf. 60.4979 : 0,30 €
RESISTANCE 1% 1,82 K - réf. 60.4923 : 0,30 €
C.I TLC274CN = TS274CN - réf. 60.7235 : 0,90 €

Frais de livraison 5,00 €
TOTAL TTC € 7,10 €
ce sont les références chez SELECTRONIC



*Cette modification est bien sur non garantie. !!

Mais de nombreux forumers JSO ont testé pour vous ICI



(Merci à "pilote45" pour les photos et à "Raudio" pour les prix)
