Le boost controller

Sur notre nouveau forum vous avez un menu en haut et à gauche qui représente ça : ?? c'est quoi ??

Et bien c'est un Boost Controller !

Marque : A'PEXi
Modèle : AVC-R

Présentation de l'appareil :

Le boost controller AVC-R est comme un robinet de turbo intelligent avec son interface électronique qui permet de régler la pression de turbo avec 3 valeurs de réglages mémorisées en basculant par simple pression sur un bouton.
- mode Off
- mode A
- mode B
exemple: Off=0.7bar, A=1Bar, B=1.2bars)
Des fonctions avancées comme le réglage de la pression en fonction du rapport engagé (ex: 0.8bar en 1ère, 1bar en 2ème) et en fonction des tr/min (par plage de 500tr/min) sont disponibles.
Un mode scramble (bouton à placer près du volant) est aussi disponible pour autoriser une pression plus forte instantanément lors d'un run inattendu et ceci complètement paramétrable (ex: 1.4bar pendant 6 sec ou passer du mode off au mode B...)
Disponible à la boutique JSO à 499€ (envoyer un mail)

Voici la boite :


A'PEXi AVC-R

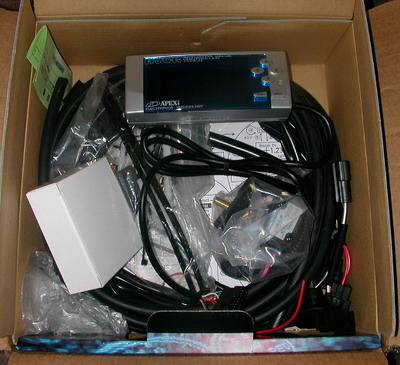

A l'intérieur on trouve :
L'afficheur , le map sensor , l'électrovanne , et le nécessaire de montage avec durite, T de raccordement et des colliers et le guide de montage en Anglais.


à l'intérieur de la boite

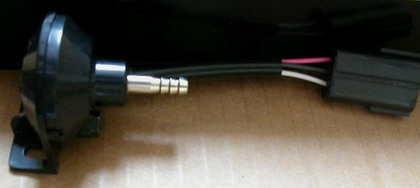

Voici le map sensor capable de mesurer jusqu'à 3 bars de pression.


Sonde de pression

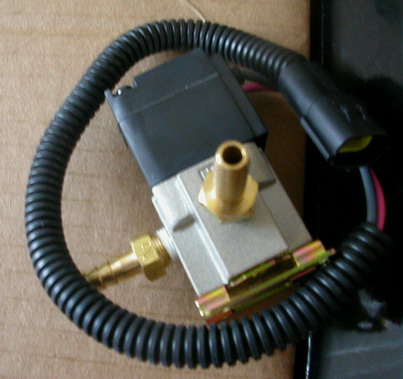

L'électrovanne pour gérer la pression du turbo.


électrovanne

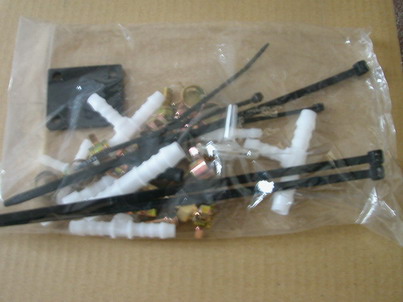

Le nécessaire de montage, avec 2m de durite souple, T, colliers, ...).


durites et T de montage

Installation :

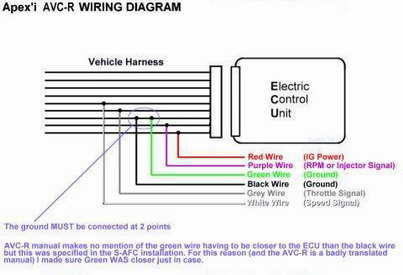

Ensuite il y a le faisceau de AVC-R à raccorder au faisceau calculateur (voici le schéma)


schéma électrique

Branchements :
Le branchement de l'électrovanne se fait entre la Waste Gate et le conduit de suralimentation a la place de l'électrovanne d'origine, ou d'un robinet de turbo mécanique et le map sensor branché avec un T sur la durite de pression qui va au calculateur ou bien directement dans le collecteur d'amission. Cela suffit à régler la pression de turbo souhaitée comme un robinet mécanique.


Programmation :
Une fois tout cela raccordé et branché, il faut passer à la programmation de l'appareil et là c'est une autre histoire, car il y à beaucoup de menus et sous menus, je ne vais pas vous saouler avec ça ici !
Pour les amateurs je ferai un autre article : programmation de l'AVC-R

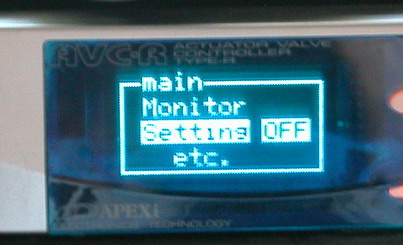

ici le 1er menu

à suivre ...
